盒子三標頭拐角貼標機方案

發布者：萬志智能     時間：2019-04-27



盒子三標頭拐角貼標機方案

一、方案實施：

本方案實現客戶產品尺寸為250*150**25、150*120*30的長方形食品盒，在輸送線上流動的情況下，三面轉角自動各貼一張標簽功能。
人工操作不但產量低，貼標效果根據人工操作水平參差不齊，無法確保產品品質，影響檔次，效率低。

在自動化生產日益普及的今天，我公司為各行業研發了大量的標準自動化貼標設備。萬志貼標機提供各種特殊貼標要求的產品量身訂做方案。

二、用戶需求：
1、貼標產品，規格和圖片
長方形盒子，尺寸長、寬、高是250*120*25和150*120*30;
2、標簽
不干膠標簽，直徑為30mm圓形透明標簽；
3、現狀及需解決問題；
人工貼標品質不保證；產能低；大批人工成本高。
4、需要客戶配合的事項：
需要把標簽做成卷裝的，按照貼標機要求制作即可；
卷芯內徑76mm，外徑300mm；標簽間距2~5mm,格拉辛底紙，不可切傷底紙；
人工把食品盒子放到貼標機輸送帶上即可，機器自動完成食品盒子的輸送，導正，定位，貼標，覆標動作，人工再把成品取下。

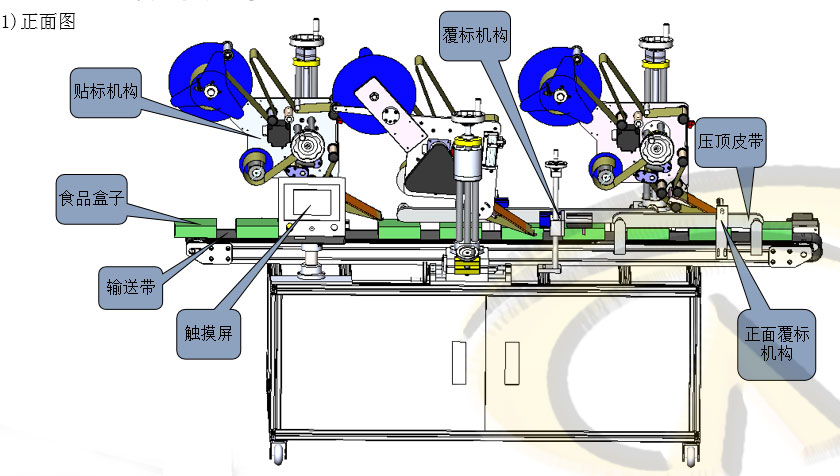

三、自動貼標機技術參數：

☆ 貼標精度：±1mm (不含產品、標簽誤差)
☆ 貼標速度：40-80個/min（與產品、標簽尺寸有關）速度可調；
☆ 適用產品尺寸：依據貴公司食品盒子量身訂制；
☆ 適用標簽尺寸：依據貴公司的標簽要求量身訂制；
☆ 整機尺寸：約2300*1200*1500mm（長×寬×高）；
☆ 適用電源：220V/50HZ；
☆ 整機重量：約200KG

四、萬志貼標機設計優勢說明：
（一）原材料和做工：
萬志公司選擇用的原材料為：鋁合金、不銹鋼，符合GMP等生產要求；
輸送側板選擇3MM厚不銹鋼板，標頭板使用20mm厚的鋁板，保證支撐牢固性；
萬志公司設備鋁合金材料均采用過陽極表面處理，不銹鋼等材質外表美觀大方，防生銹，耐用；
(二)設計結構優勢：

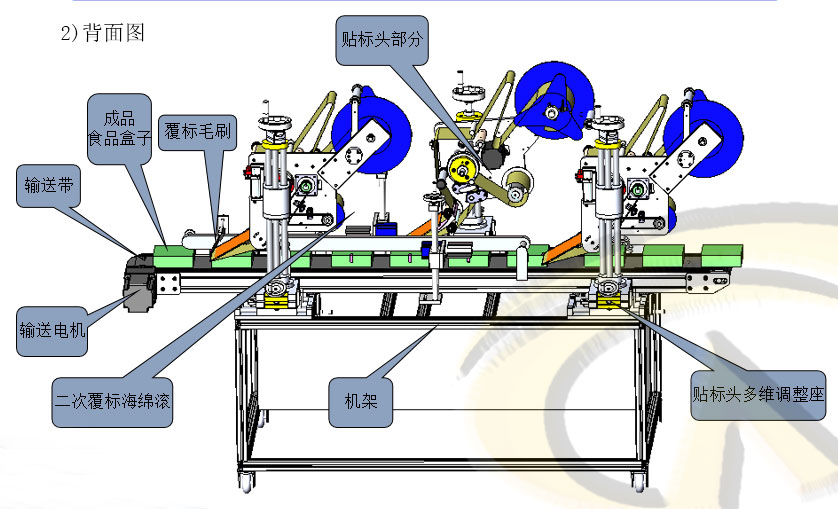

萬志貼標機貼標頭部分：
上下調整機構采用：三桿+螺桿的結構，利用三角形的平衡力，支撐牢固，保證永久平衡；

貼標頭帶剎車功能，另外有6根導標滾筒，保證標帶繃緊狀態，確保檢測信號穩定；
貼標頭牽引機構采用偏心輪+鋁合金滾花+包膠工藝，耐用，防止標帶走偏，繞行標簽也方便 節約時間；

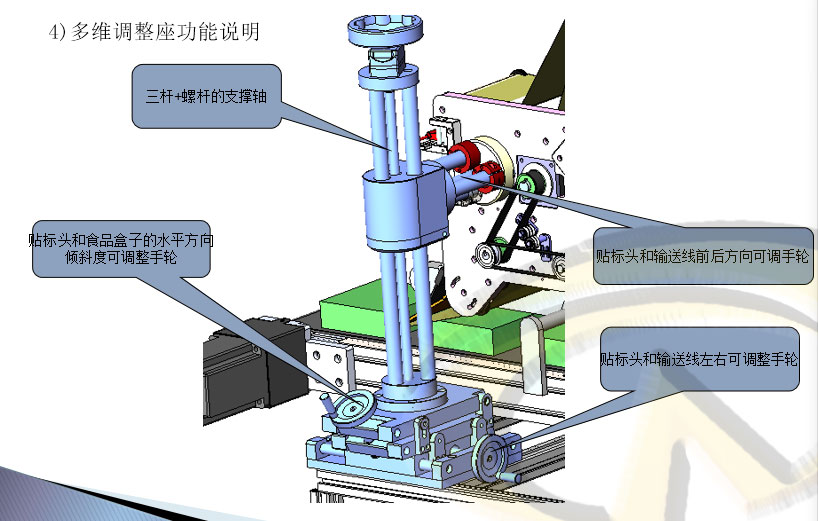

貼標機設計多維調整座：
標頭相對輸送帶的左右方向手輪可調，不同直徑圓食品盒子使用時候調整方便；
標頭相對輸送帶的前后方向手輪可調，不同長度標簽使用時候調整方便；
貼標頭相對空食品盒子的垂直方向傾斜度可調，滿足錐度圓食品盒子貼標，傾斜角度通過手輪可調，方便快捷；
貼標頭相對空食品盒子的水平方向傾斜度可調，保證標簽和食品盒子水平面平行，防止貼歪標簽，調整方便快捷。
兩套覆標機構，使用海綿彈簧滾輪，再次覆標更加牢固。
